Объемные нагрузки:

- температуры - Tl, Т2, ТЗ, ТА, Т5, Т6, Т7, Т8;

- поток частиц - FL1, FL2, FL3, FL4, FL5, FL6, FL7, FL8.

Специальные возможности:

- пластичность;

- ползучесть;

- радиационное набухание;

- увеличение жесткости при наличии нагрузок;

- большие перемещения;

- большие деформации;

- рождение и смерть;

- адаптивный спуск.

KEYOPT(2) - признак использования касательной матрицы жесткости:

- О - используется только главная касательная матрица жесткости при действии команды NLGEOM.ON (эффекты изменения жесткости при нагруже-нии в задачах линейной устойчивости или других линейных задачах с начальными напряжениями вызываются отдельно командой PSTRES,ON);

- 1 - используется согласованная касательная матрица жесткости (то есть матрица, состоящая из основной матрицы жесткости, к которой добавлена согласованная матрица изменения жесткости при приложении нагрузки) при действии команды NLGEOM,ON и KEYOPT( 1) = 0; команда SSTIF.ON при действии для данного элемента признака KEYOPT(2) = 1 игнорируется; следует обратить внимание, что при действии команд SOLCONTROL,ON и NLGEOM,ON происходит автоматическое назначение признака KEYOPT(2) = 1; при этом используется согласованная касательная матрица жесткости;

- 2 - применение согласованной касательной матрицы жесткости отменяется при действии команды SOLCONTROL.ON; в ряде случаев это необходимо при использовании элементов в качестве жесткого тела путем назначения больших значений геометрических характеристик; признак KEYOPT(2) = 2 имеет одинаковый смысл с KEYOPT(2) = 0, с разницей, что при KEYOPT(2) = 0 аргументы ON или OFF команды SOLCONTROL имеют значение, а признак KEYOPT(2) = 2 не зависит от аргументов команды SOLCONTROL.

KEYOPT(3) - признак использования внешних форм перемещений:

- 0 - внешние формы перемещений используются;

- 1 - внешние формы перемещений не используются;

- 2 - включается жесткость Аллмана при вращении элемента в своей плоскости (используются геометрические характеристики ZSTIF1 и ZSTIF2).

KEYOPT(4) - признак использования системы координат элемента:



- 4 - ось X элемента определяется пользовательской подпрограммой USERAN (информацию о подпрограммах пользователя см. в Руководстве по объектам, программируемым пользователем*-).

KEYOPT(5) - признак вывода напряжений:

- О - базовая форма вывода напряжений;

- 1 - повторение базового вывода напряжений во всех точках интегрирования и верхней, срединной и нижней поверхностей;

- 2 - вывод напряжений в узлах.

KEYOPT(6) - признак вывода результатов нелинейных расчетов:

- О - вывод элементных результатов в базовой форме;

- 1 - вывод результатов нелинейного расчета в точках интегрирования.

Расчетные данные элемента

Расчетная информация, связанная с элементом, разделена на два вида:

- узловые объекты, такие как узловые перемещения, включены в полное узловое решение;

- дополнительные элементные объекты, перечисленные в таблице 2.57.

Направления элементных напряжений и усилий (NX, MX, ТХ и т. д.) соответствуют направлениям осей системы координат слоев. Базовая форма вывода элементных результатов соответствует выводу напряжений в центре верхней поверхности элемента IJKL, в центре тяжести и в центре нижней поверхности элемента IJKL. Для элемента треугольной формы центр поверхности (грани) и центр тяжести вычисляются как средние значения.

Таблица 2.57. Описание расчетных данных элемента SHELL143

Определение

Номер элемента и название

NODES

Узлы - I, J, К, L, М, N, Q Р

МАТ

Номер материала

THICK

Средняя толщина

VOLU:

Объем

XC, YC, ZC

Координаты точки, в которой вычисляются результаты

PRES

Давление Р1 в узлах I, J, К, L; Р2 в 1, J, К, L; РЗ в J, 1; Р4 в К, J; Р5 е L, К; Р6 в 1, L

TEMP

Температуры Т1, Т2, Т3, Т4, Т5, Т6, Т7, Т8

Верхняя грань (ТОР), середина (MID) или нижняя грань (ВОТ) либо расположение

точки интегрирования

S: X,Y,Z,XYYZ,XZ

Напряжения

S: 1,2, 3

Главные напряжения

S: INT

Интенсивность напряжений

S:EQV

Эквивалентные напряжения

EPEL:X,YZ,XYYZ,XZ

Упругие деформации

EPEL: 1, 2, 3

Главные деформации

EPEL: EQV

Эквивалентные упругие деформации

EPTH:X,YZ,XY,YZ,XZ

Средние температурные деформации

EPTH: EQV

Эквивалентные температурные деформации

EPPL: X, Y Z, XY, YZ, XZ

Средние пластические деформации

EPPL: EQV

Эквивалентные пластические деформации

EPCR:X,YZ,XY,YZ,XZ

Средние деформации ползучести (X, Y Z, XY YZ, XZ)

EPCR: EQV

Эквивалентные деформации ползучести



Таблица 2.57. Описание расчетных данных элемента SHELL143 (продолжение)

Определение

NL: EPEQ

Средняя эквивалентная пластическая деформация

NL: SRAT

Отношение расчетного напряжения к напряжению на площадке текучести

NL: SEPL

Среднее эквивалентное напряжение по диаграмме деформирования

T(X,Y,XY)

Усилия X, Y и XV, действующие в плоскости элемента

M(X,Y,XY)

Моменты X, Y и XY, действующие в элементе

N(X,Y)

Перерезывающие силы

2.1О.58. PLANE 145 - двухмерный

четырехугольный р-элемент задач МДТТ

Описание элемента

Элемент PLANE145 является четырехугольным р-элементом с максимальной степенью интерполяционного многочлена, равной 8.

Элемент содержит восемь узлов, имеющих по две степени свободы: перемещения в направлении осей X и Y. Элемент может использоваться для расчетов плоского (плоского напряженного и плоского деформированного) и осесимметричного напряженно-деформированного состояния (НДС).

Исходные данные элемента

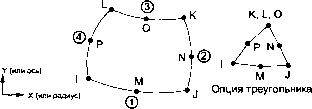

Геометрия элемента, узлы и координатная система показаны на рис. 2.58. Промежуточные узлы элемента не могут быть удалены.

Элемент, имеющий треугольную форму, образуется путем присвоения одного и того же номера узлам К, L и О. Элемент PLANE146 является подобным шести-узловым элементом. В дополнение к узлам элементные входные данные включают толщину элемента (при KEYOPT(3) = 3) и свойства ортотропных материалов. Ортотропные материалы имеют систему координат, параллельную глобальной.

Список исходных данных элемента

Узлы-IJ, К, L, М, N, О, Р. Степени свободы - UX, UY.




Геометрические характеристики:

- при KEYOPT (3) = 0, 1,2 -нет;

- ТК - толщина при KEYOPT (3) = 3.

Свойства материала - EX, EY, EZ, PRXY, PRYZ, PRXZ (или NUXY, NUYZ, NUXZ), ALPX, ALPY, ALPZ (или CTEX, CTEY, CTEZ или THSX, THSY, THSZ), DENS, GXY

Нагрузки, приложенные к поверхности:

- давление - на ребре 1 (узлы J-I), на ребре 2 (узлы K-J), на ребре 3 (узлы I-К), на ребре 4 (узлы I-L).

Объемные нагрузки:

- температура - T(I), T(J), Т(К), T(L), Т (М), T(N), Т(О), Т(Р). Специальные возможности - нет.

KEYOPT(l) - признак начальной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая начальная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N - начальная степень интерполяционного многочлена (2<N< 8).

KEYOPT(2) - признак окончательной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая конечная степень интерполяционного многочлена (см. описание команды);

- N - конечная степень интерполяционного многочлена (2 < N< 8).

KEYOPT(3) - признак вида НДС:

- О - плоское напряженное;

- 1 - осесимметричное;

- 2 - плоское деформированное;

- 3 - плоское напряженное с толщиной (геометрическая характеристика ТК). Расчетные данные элемента

Расчетная информация, связанная с элементом, разделена на два вида:

- узловые объекты, такие как узловые перемещения, включены в полное узловое решение;

- дополнительные элементные объекты, перечисленные в табл. 2.58.

Таблица 2.58. Описание расчетных данных элемента PLANE145

Определение

Номер элемента

МАТ

Номер материала

VOLU:

Объем

XCYC

Координаты точки для вывода результатов

TEMP

Температура T(l), T(J), T(K), T(L), Т(М), T(N), Т(О), Т Р)

S:INT

Интенсивность напряжений

S:EOV

Эквивалентное напряжение

EPEL: X,Y, Z, XY

Упругие деформации

EPEL: 1,2,3

Главные упругие деформации

S:X,Y,Z,XY

Напряжения

S: 1,2,3

Главные напряжения

P-LEVEL

Достигнутая степень аппроксимирующего полинома



2.10.59. PLANE 146 - двухмерный треугольный р-элемент задач МДТТ

Описание элемента

PLANE146 является треугольным р-элементом с максимальной степенью интерполяционного многочлена, равной 8.

Элемент содержит шесть узлов, имеющих по две степени свободы: перемещения в направлении осей X и Y. Элемент может использоваться для расчетов плоского (плоского напряженного и плоского деформированного) и осесимметричного напряженно-деформированного состояния (НДС).

Исходные данные элемента

Геометрия элемента, узлы и координатная система показаны на рис. 2.59. Промежуточные узлы элемента не могут быть удалены.

В дополнение к узлам элементные входные данные включают толщину элемента (при KEYOPT(3) = 3) и свойства ортотропных материалов. Ортотропные материалы имеют систему координат, параллельную глобальной.

Список исходных данных элемента

Узлы-I, J, К, L.M.N.

Степени свободы - UX, UY. Геометрические характеристики:

- при KEYOPT (3) = 0, 1,2-нет;

- ТК - толщина при KEYOPT (3) = 3.

Свойства материала - EX, EY, EZ, PRXY, PRYZ, PRXZ (или NUXY, NUYZ, NUXZ), ALPX, ALPY, ALPZ (или СТЕХ, CTEY, CTEZ или THSX, THSY, THSZ), DENS, GXY.

Нагрузки, приложенные к поверхности:

- давление - на ребре 1 (узлы J-I), на ребре 2 (узлы K-J), на ребре 3 (узлы 1-К).

К


Рис. 2.59. Геометрия элемента PLANE 146



Объемные нагрузки:

- температура - T(I), T(J), Т(К), T(L), Т (М), T(N). Специальные возможности - нет.

KEYOPT(l) - признак начальной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая начальная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N- начальная степень интерполяционного многочлена (2 < JV< 8).

KEYOPT(2) - признак окончательной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая конечная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N- конечная степень интерполяционного многочлена (2 < JV< 8). KEYOPT(3) - признак вида НДС:

- О - плоское напряженное;

- 1 - осесимметричное;

- 2 - плоское деформированное;

- 3 - плоское напряженное с толщиной (геометрическая характеристика ТК). Расчетные данные элемента

Расчетная информация, связанная с элементом, разделена на два вида:

- узловые объекты, такие как узловые перемещения, включены в полное узловое решение;

- дополнительные элементные объекты, перечисленные в табл. 2.59.

Таблица 2.59. Описание расчетных данных элемента PLANE 146

Определение

Номер элемента

МАТ

Номер материала

VOLU:

Объем

XC.YC

Координаты точки для вывода результатов

NODES

Узлы - I, J, К, L, М, N

TEMP

ТемператураT(l), T(J), Т(К), T(L), Т(М), T(N) .

S:INT

Интенсивность напряжений

S:EQV

Эквивалентное напряжение

EPEL: X, Y, Z, XY

Упругие деформации

EPEL: 1,2,3

Главные упругие деформации

S:X,Y, Z,XY

Напряжения

S: 1,2,3

Главные напряжения

P-LEVEL

Достигнутая степень аппроксимирующего полинома

2.10.60. SOLID147- трехмерный

р-элемент - гексаэдр задач МДТТ

Описание элемента

SOLID147 является трехмерным р-элементом с максимальной степенью интерполяционного многочлена, равной восьми.



Элемент содержит двадцать узлов, имеющих по три степени свободы - перемещения по осям X, Y и Z. Элемент может иметь произвольную пространственную ориентацию.

Исходные данные элемента

Геометрия элемента, узлы и координатная система показаны на рис. 2.60. Промежуточные узлы элемента не могут быть удалены. Элемент в форме призмы может быть получен путем присвоения одного и того же номера узлам К, L и S, узлам А и В и узлам О, Р и W.

В дополнение к узлам элементные входные данные включают свойства орто-тропных материалов. Ортотропные материалы имеют систему координат, параллельную глобальной.

Список исходных данных элемента

Узлы - I, J, К, L, М, N, О, Р, Q, R, S, Т, U, V, W, X, Y, Z, А, В. Степени свободы - UX, UY, TJZ. Геометрические характеристики - нет.

Свойства материала - EX, EY, EZ, PRXY, PRYZ, PRXZ (или NUXY, NUYZ, NUXZ), ALPX, ALPY, ALPZ (или СТЕХ, CTEY, CTEZ или THSX, THSY, THSZ), DENS, GXY.

Нагрузки, приложенные к поверхности:

- давление - на грани 1 (узлы J-I-L-K), награни 2 (узлы I-J-N-M), награни 3 (узлы J-K-O-N), на грани 4 (узлы K-L-P-O), на грани 5 (узлы L-I-М-Р), на грани 6 (узлы M-N-O-P).

Объемные нагрузки:

- температура - Т (I), T(J),T(Z), Т(А), Т(В). Специальные возможности - нет.

KEYOPT(l) - признак начальной степени интерполяционного многочлена:


Л , N, О, Р, и. V. W. X

Рис. 2.60. Геометрияэлемента SOLID 147



- N- начальная степень интерполяционного многочлена (2<N< 8). KEYOPT(2) - признак окончательной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая конечная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N- конечная степень интерполяционного многочлена (2 £ N < 8).

Расчетные данные элемента

Расчетная информация, связанная с элементом, разделена на два вида:

- узловые объекты, такие как узловые перемещения, включены в полное узловое решение;

- дополнительные элементные объекты, перечисленные в табл. 2.60. Таблица 2.60. Описание расчетных данных элемента SOLID147

Объект Определение

Номер элемента

МАТ

Номер материала

VOLU:

Объем

XC, YC, ZC

Координаты точки для вывода результатов

NODES

Узлы - I, J, ... Z, Д В

TEMP

Температура T(l), T(J),... T(Z), Т(А), Т(В)

S:INT

Интенсивность напряжений

S:EQV

Эквивалентное напряжение

EPEL: X, Y - XZ

Упругие деформации

EPEL: 1,2,3

Главные упругие деформации

S: X, Y XZ

Напряжения

S: 1,2,3

Главные напряжения

P-LEVEL

Достигнутая степень аппроксимирующего полинома

2.10.61. SOLID 148 - трехмерный

четырехгранный (тетраэдр) р-элемент задач МДТТ

Описание элемента

SOLID148 является трехмерным р-элементом с максимальной степенью интерполяционного многочлена, равной 8.

Элемент содержит десять узлов, имеющих по три степени свободы - перемещения по осям X, Y и Z. Элемент может иметь произвольную пространственную ориентацию.

р-элементом в форме гексаэдра является элемент SOLID147. Исходные данные элемента

Геометрия элемента, узлы и координатная система показаны на рис. 2.61. Промежуточные узлы элемента не могут быть удалены. В дополнение к узлам элементные входные данные включают свойства ортотропных материалов. Ортотропные материалы имеют систему координат, параллельную глобальной.




Рис. 2.61. Гзометрия элемента SOLID 148

Список исходных данных элемента

Узлы - I, J, К, L, М, N, Q Р, Q, R. Степени свободы - UX, UY, UZ. Геометрические свойства - нет.

Свойства материала - EX, EY, EZ (PRXY, PRYZ, PRXZ или NUXY, NUYZ, NUXZ), ALPX, ALPY, ALPZ, DENS, GXY. Нагрузки, приложенные к поверхности:

- давление - на грани 1 (узлы J-I-K), на грани 2 (узлы I-J-L), на грани 3 (узлы J-K-L), на грани 4 (узлы K-I-L).

Объемные нагрузки:

- температуры - T(I), T(J), Т(К), T(L), Т(М), T(N), Т(О), Т(Р), T(Q), T(R).

Специальные свойства - никаких. Специальные возможности - нет.

KEYOPT(l) - признак начальной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая начальная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N - начальная степень интерполяционного многочлена (2<N< 8).

KEYOPT(2) - признак окончательной степени интерполяционного многочлена:

- О (и по умолчанию) - используется общая конечная степень интерполяционного многочлена (см. описание команды PPRANGE);

- N - конечная степень интерполяционного многочлена (2 < N< 8).

Расчетные данные элемента

Расчетная информация, связанная с элементом, разделена на два вида:



Таблица 2.61. Описание расчетных данных элемента SOLID148

Определение

МАТ

VOLU:

XC.YC, ZC

NODES

TEMP

S:INT

S:EQV

EPEL: X.Y-XZ EPEL: 1,2,3 S: X, Y XZ S: 1,2,3 P-LEVEL

Номер элемента Номер материала Объем

Координаты точки для вывода результатов Узлы - I, J.....R

Температуры - T(l), T(J).....T(R)

Интенсивность напряжений Эквивалентное напряжение Упругие деформации Главные упругие деформации Напряжения Главные напряжения

Достигнутая степень аппроксимирующего полинома

2.10.62. SHELL 150 - р-элемент

изгибной оболочки задач МДТТ с восемью узлами

Описание элемента

Элемент SHELL 150 является р-элементом оболочки с максимальной степенью интерполяционного многочлена, равной восьми. Предназначен для расчета изгибных оболочек. Имеет шесть степеней свободы в каждом узле - перемещения в направлении осей X, Y и Z и вращения вокруг них.

Исходные данные элемента

Геометрия элемента, узлы и координатная система показаны на рис. 2.62. Промежуточные узлы элемента не могут быть удалены. Треугольная форма элемента образуется путем присвоения одинаковых номеров узлам К, L и О. В дополнение к узлам элементные входные данные включают свойства ортотропных материалов. Ортотропные материалы имеют систему координат, параллельную глобальной.


Опция треугольника


К, L, О





1 ... 24 25 26 27 28 29 30 ... 64
